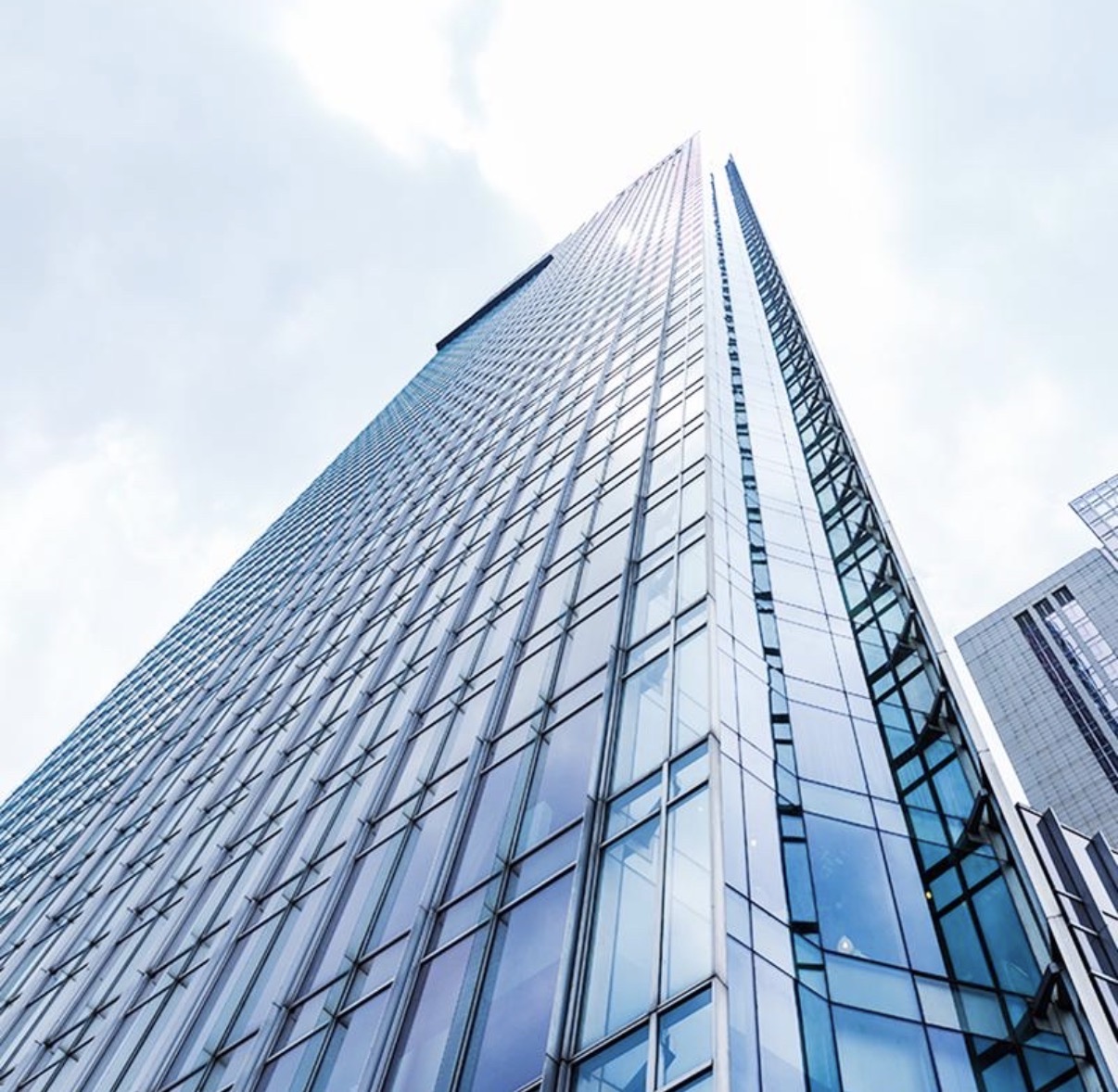

Curtain Wall (کرتین‌وال): سیستم نمای شیشه‌ای و آلومینیومی غیر باربر که تنها وزن خود و بارهای ناشی از باد را به سازه اصلی منتقل می‌کند و در تحمل بار ثقلی ساختمان نقشی ندارد.
– اجزای اصلی کرتین وال:
Mullion مولیون: پروفیل‌های عمودی
Transom ترنزوم: پروفیل‌های افقی
شیشه یا پنل پرکننده
گسکت و درزگیرها به منظور آب‌بندی و هوا‌بندی
براکت‌های اتصال به سازه
– رفتار سازه‌ای:
بار باد → منتقل به سازه اصلی
وزن نما → منتقل به سازه اصلی
بارهای ساختمان → اصلاً وارد کرتین وال نمی‌شوند.
انواع رایج
Stick System (استیک): مونتاژ در محل
Unitized System (یونیتایز): مونتاژ در کارخانه
* Unitized Curtain Wall (نمای یونیتایز): نوعی از کرتین‌وال که هر پنل (Unit) به‌طور کامل در کارخانه مونتاژ می‌شود و در محل پروژه فقط نصب می‌شود. این روش باعث افزایش کیفیت، سرعت اجرا، ایمنی بیشتر و کاهش خطاهای اجرایی می‌شود. از این روش در پروژه برج آینده استفاده شد.
Stick System (سیستم استیک): به این صورت است که پروفیل‌ها، شیشه‌ها و سایر اجزا به صورت جداگانه به کارگاه آورده شده و در محل پروژه اجرا می شود.
